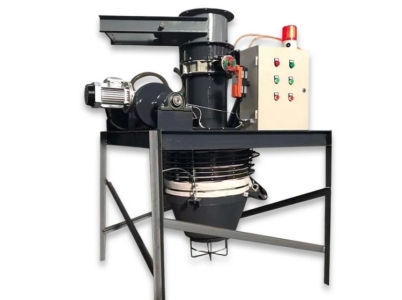

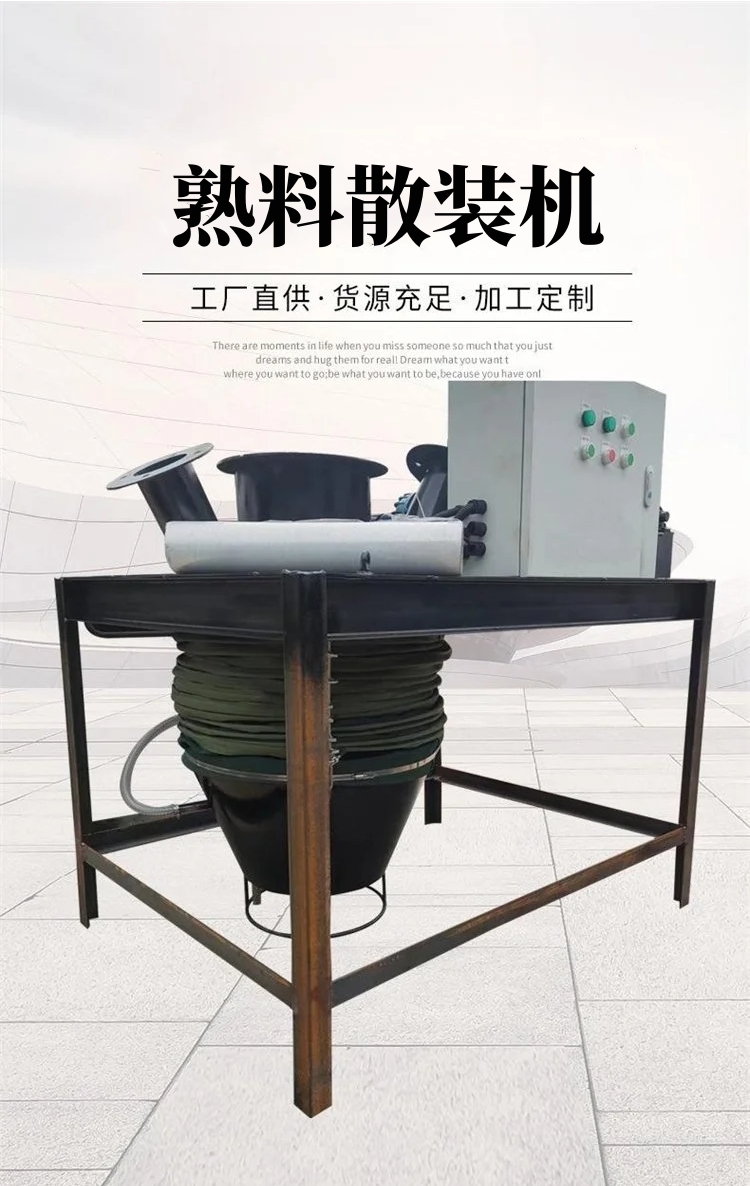

熟料散装机主要用手动棒阀,电动扇形阀、卷扬装置,伸缩卸料装置、收尘软管,电容式限位开关,电控系统等部分组成,熟料散装机是从库内将熟料(≤50mm)自动输送到熟料散装车船的设备。熟料散装机是水泥厂熟料装车或装船的专用发放设备,亦可用于建材、冶金、煤炭以及化工等其他行业的无腐蚀的干燥块状物料的装车或装船作业。
1、散装头升降由三根钢丝绳驱动,装车时散装头升降平稳,无摆动和歪斜现象;散装机伸缩外套筒采用高强度耐磨帆布,重量轻,抗磨损使用寿命长;出力大(每小时最大可达200 t),装车效率高,粉尘污染少;
2、配装有上下极限安全开关、装车自动控制系统和料满自动报警装置,全过程可实现自动运行和手动操作。
当运输工具进入装料位置后,打开棒阀相应的棒条数量。按住控制柜的“下降钮”,下料头到位后会自动断开降电机电源,按“装车钮”进入卸料状态,辅助配套设备会相应开始工作,卸料产生的灰尘通过下料斗,由伸缩收尘软管进入收尘器净化,当下料头的物料装满时,下料头边上升,边报警,上升距离要在装料前设置,若上升距1米,则将时间继电器的时间调为T=I/V。在上升过程中装料始终在进行,当下料料满时,再重复上述动作,到达料满位置后,按停车钮,使电振机反制动,或关闭扇形阀停止下料。停车后可按上升按钮让下料斗离开物料一定距离,确保运输工具的移位,再对准第二个卸料工位。直到整个料仓装满为止。
装载能力 | 100吨/时 |
装载头伸缩距离 | 1600 (mm) |
装载头伸缩速度 | 8(m/min) |
卷扬机 | 功率 0.8 kw 、 电压 380V(AC) |
控制用风机 | 功率0.55KW、电压 380V(AC)、风压 大于1.7kPa |
压力控制器信号压力 | 0.7-1.7 (KPa) |
下料阀电动推杆 | 推力700(kg)、行程200(mm)、速度50(mm/s)、功率0.75kw |
收尘风量 | 20-40m3/min |
重量 | 700 (kg) |
外形尺寸(长*宽*高)mm | 3115*900*2860-4460 |
