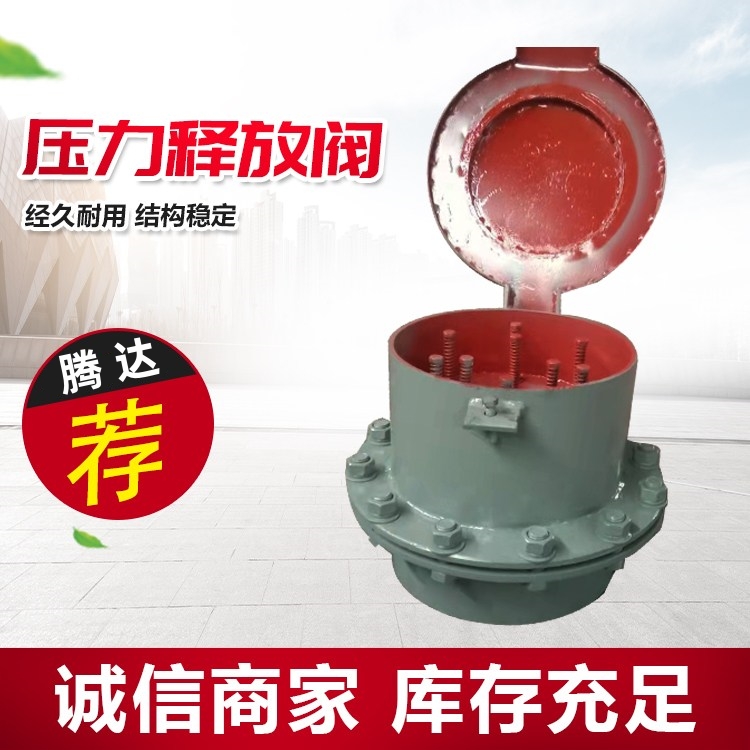

真空压力释放阀是用于火力发电、建材、冶金、化工等行业的粉粒体贮仓顶部所用的保护装置。在充气排气和不正常的温度变化时,保护贮仓不受过量的正压和负压影响。
1、本设备采用大通径的排气口(508mm),排气口上盖采用铝合金,重量轻,对压力变化反应灵敏。利用阀盖重量来设定开启压力,即使通过长期工作,也能确保开启压力正确可靠。
2、采用铝合金和铸铁结构,耐腐蚀,耐老化。

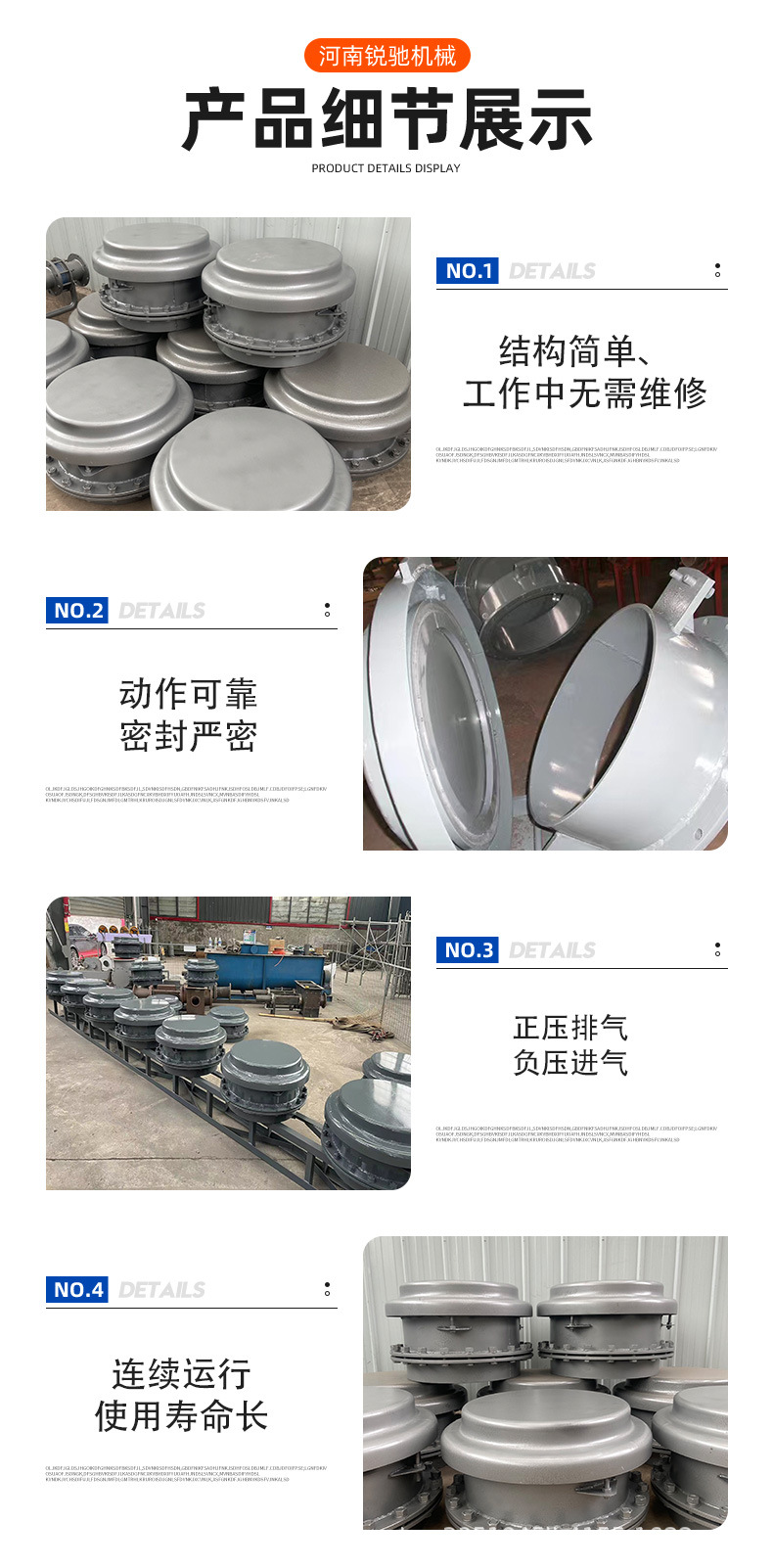

3、结构简单,正常工作中无维修工作量。
4、真空释放阀动作灵活可靠。
真空释放阀工作原理阀静止位置(密封)时:当贮仓或灰库内压力维持在阀选定的压力值内时,阀盖保持静止位置。 阀压力释放时:当贮仓或灰库内压力增长到阀选定的压力值时,仓内压力克服阀座盖(件7)重量,将阀盖从阀座上举起,同时压力释放,直至贮仓或灰库内压力降到与阀所选定的压力值相同时,阀盖再回到正常位置。 真空释放阀主要安装在库顶,作为一种灰库保护装置。
入口尺寸 (mm) | 标准透气值(Pa) | 最大透气值(Pa) | 使用温度 (℃) | 重量 (kg) | ||||||||||||||||||||
压力 | 真空 | 压力 | 真空 | |||||||||||||||||||||
508 | 769 | 220 | 2636 | 880 | ≤80 | 106 |
