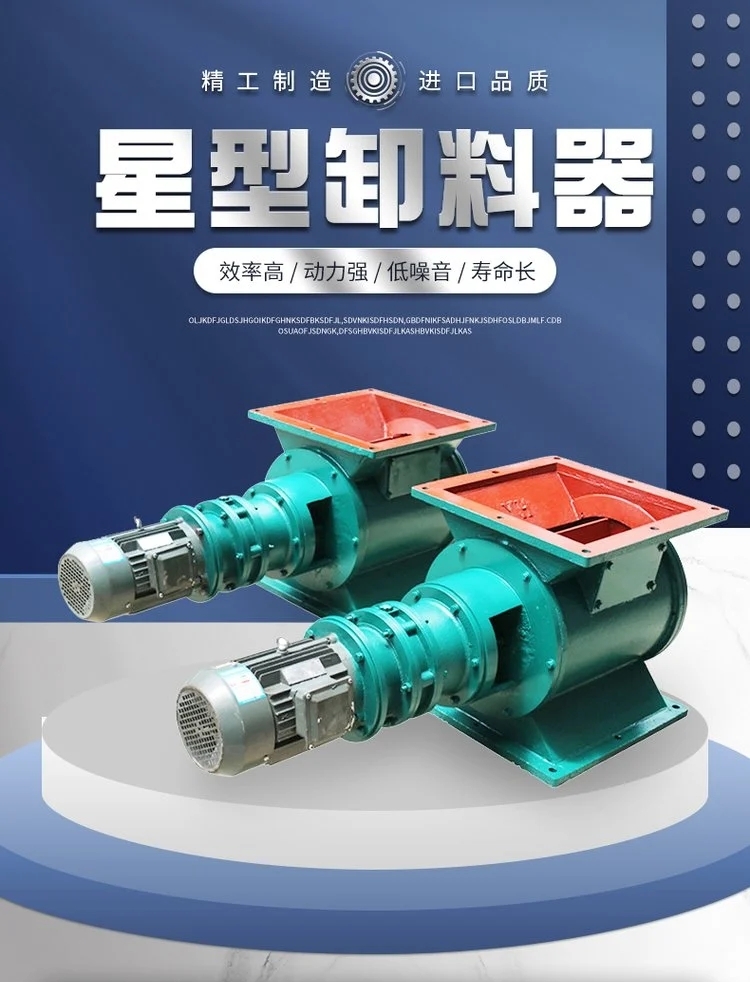

星型卸料器做为一种卸料装备,在清洁和清洗工作中起到了很大的作用,所以我们有必要总结一下它的一些特点,这样就可以更好的对星型卸料器做到全面的了解和维护,发挥它最大的能力。
(1)通过采用行星转动原理,输入输出轴在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖、体积小、重量轻。
(2)密封性能优越、给料均匀稳定、卸料运行平稳、噪声低、故障少、使用寿命长、耐磨性高。
(3)轴承、齿箱、远离阀体、避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件、润滑系统的使用寿命。
(4)过载能力强,耐冲击惯性力小,适用于起动频繁和反正转。
(5)根据用户需要配置特殊专用电机,如防爆、调频、调速、船用电机等,以满足用户特殊要求。在材质上也可根据用户需要进行特殊加工,如耐高温、耐腐蚀、不锈钢、柔性叶片、防爆叶轮等。
一、星型卸料器常用在气力输出系统中,对于压力输出系统或负压输出系统, 星型卸料器可以均匀, 连续地向输料管供料。以保证气力输出管内的气、固体比较稳定, 从而使气力输送能正常工作, 同时,又能将卸料器的上、 下部气压隔断而起到锁气作用。 因此,星型卸料器是气力输送系统中常用的重要部件。
二、当上部料仓的物料靠自重落下充填在叶片之间的空隙中, 随叶片的旋转而在下部卸出。因此,星型卸料器可以定量而连续地卸料。
三、星型卸料器可以用在收集物料系统中,作为料仓的卸料器。星型卸料器是目前国内最先进的卸料装置, 常用在除尘系统中作为除尘系统的重要设备之一。它特别适用于粉尘, 小颗粒物料,深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。
四、耐温型它所输送物料的温度可达280°C两端轴承与叶轮有一定隔离,能防止超细粉料与轴承接触。耐高温型卸料器输送物料的温度可达500°C,采用链轮连接。减速机和卸料器壳体有一定的距离。

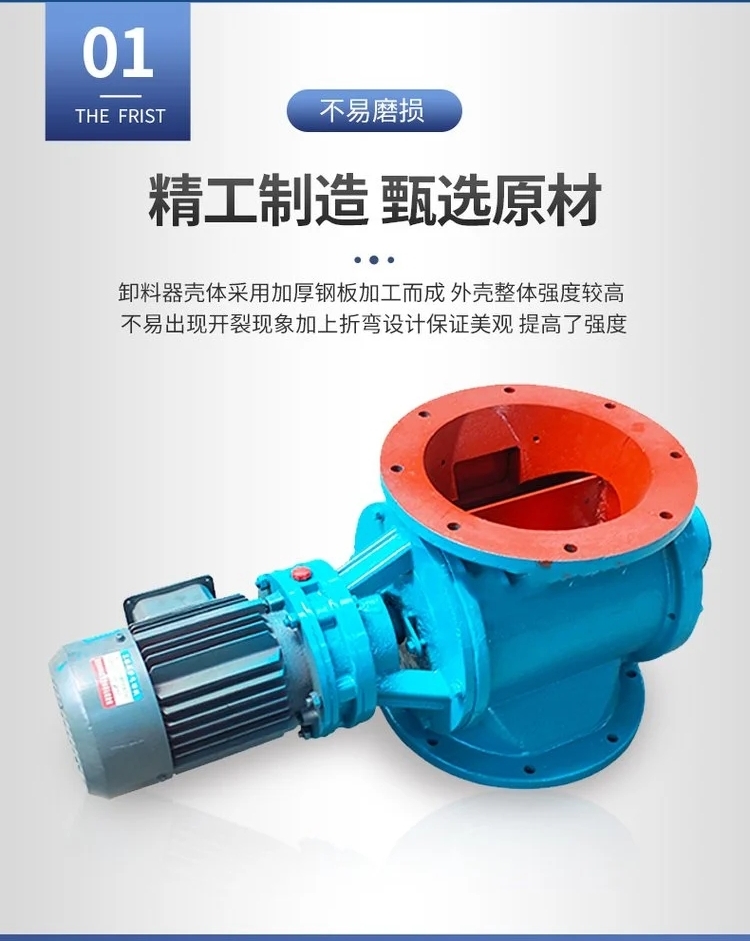

星型卸料器组成及别称 通常星型卸料的结构是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成,星型卸料器又称旋转给料器,锁气阀,星型卸灰阀,星型下料器,关风器等名称。
型号 |
每转体积 (立升/转) |
电机型号 功率(KW) |
转速 (转/分) | 工作温度(℃) | 主要尺寸(mm) | ||||||||||
A | B | C | A1 | B1 | C1 | M | H | F | E | Ф | |||||
2型 | 2型 | Y801-4/0.55 | 24 | ≤300 | 240 | 200 | 150 | 240X240 | 200 | 150X150 | 120 | 240 | 190 | 680 | 8-Ф9 |
4型 | 4型 | Y801-4/0.55 | 24 | ≤300 | 280 | 240 | 180 | 280X280 | 230 | 180X180 | 140 | 280 | 210 | 720 | 8-Ф11 |
6型 | 6型 | Y802-4/0.75 | 24 | ≤300 | 300 | 260 | 200 | 300X300 | 250 | 200X200 | 150 | 300 | 220 | 740 | 8-Ф11 |
8型 | 8型 | Y802-4/0.75 | 24 | ≤300 | 320 | 280 | 220 | 320X320 | 270 | 220X220 | 160 | 320 | 230 | 760 | 8-Ф11 |
10型 | 10型 | Y90S-4/1.1 | 24 | ≤300 | 340 | 300 | 240 | 340X340 | 290 | 240X240 | 170 | 340 | 250 | 800 | 8-Ф13 |
12型 | 12型 | Y90S-4/1.1 | 24 | ≤300 | 360 | 320 | 260 | 360X360 | 310 | 260X260 | 180 | 360 | 260 | 820 | 8-Ф13 |
14型 | 14型 | Y90S-4/1.1 | 24 | ≤300 | 380 | 340 | 280 | 380X380 | 330 | 280X280 | 190 | 380 | 350 | 1020 | 8-Ф17 |
16型 | 16型 | Y90S-4/1.1 | 24 | ≤300 | 400 | 360 | 300 | 400X400 | 350 | 300X300 | 200 | 400 | 360 | 1040 | 8-Ф17 |
18型 | 18型 | Y90L-4/1.5 | 24 | ≤300 | 420 | 380 | 320 | 420X420 | 370 | 320X320 | 210 | 420 | 370 | 1080 | 8-Ф17 |
20型 | 20型 | Y100L-4/1.5 | 24 | ≤300 | 440 | 400 | 340 | 440X440 | 390 | 340X340 | 220 | 440 | 380 | 1100 | 8-Ф17 |
26型 | 26型 | Y100L-4/2.2 | 24 | ≤300 | 500 | 460 | 400 | 500X500 | 450 | 400X400 | 250 | 500 | 410 | 1200 | 8-Ф17 |
30型 | 30型 | Y100L-4/2.2 | 24 | ≤300 | 540 | 500 | 440 | 540X540 | 490 | 440X440 | 270 | 540 | 430 | 1240 | 8-Ф17 |
36型 | 36型 | Y100L-4/4 | 24 | ≤300 | 600 | 560 | 500 | 600X600 | 550 | 500X500 | 300 | 600 | 460 | 1280 | 8-Ф20 |
40型 | 40型 | Y100L-4/4 | 24 | ≤300 | 640 | 600 | 540 | 640X640 | 590 | 540X540 | 320 | 640 | 480 | 1380 | 8-20 |
