气力输送设备是一种正压低压气力输送方式,其基本原理是通过把压缩空气的能量传递给被输送物料,克服各类阻力将物料送往另一端。物料在密闭管道内运行,不扬尘,环境整洁。能耗低,噪音小。管道布置灵活,占地小。
这种系统是依靠风机的抽力,使整个系统在负压下工作。系统的真空度较低,一般为6~8kPa。图1为某铸造车间旧砂的低真空吸送系统示意图。由落砂机落下的旧砂,经筛分除去大的铁块及杂物,用皮带机将旧砂送至磁选筒,除去铁渣。在负压作用下,旧砂和空气一起被吸入喉管。喉管的作用是接受物料(旧砂),并吸入空气使物料启动、加速后送入输料管,经输料管进入分离器。在分离器中物料被分离出来,落入贮料斗备用。含尘气体经除尘器净化后,经风机排入大气。

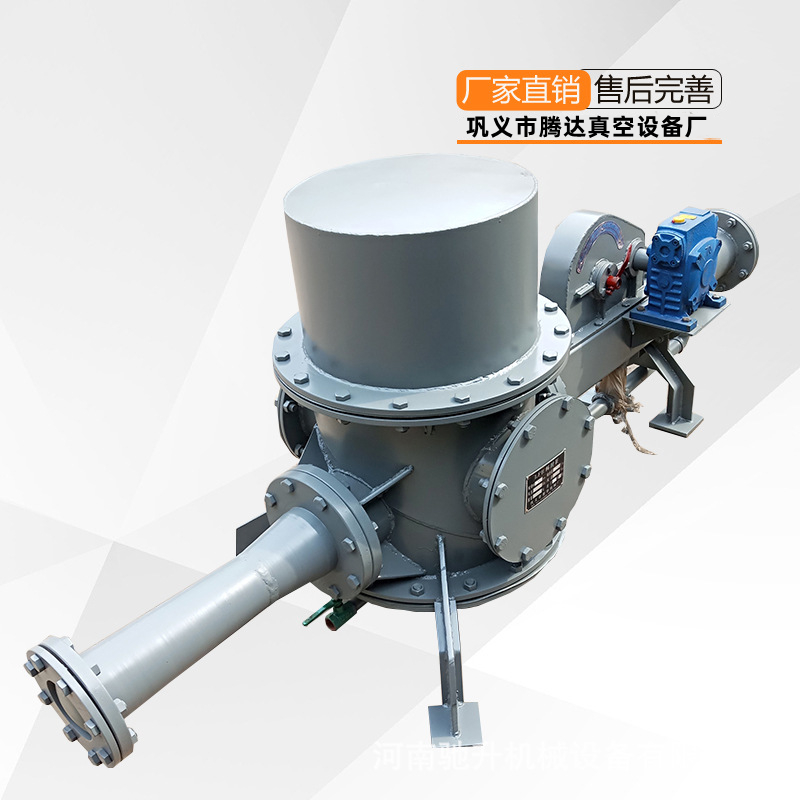

气力输送设备由扩散室、泵体、活动风管,执行机构等部分组成。低压空气经进风管、泵体,进入扩散室。高速气流通过泵体时把喷嘴周围物料气化,出喷嘴进入扩散室的气流在喷嘴与扩散室形成局部负压,把气化物料吸入输料管,被高速气流提升到卸料点。
型号 | 输送能力T/h | 所需风量m3/min | 需风压Kpa | 风机电机功率Kw |
LFB-75 | 1-3 | 3--9 | 30--100 | 5.5 |
LFB-100 | 3--8 | 9--14 | 30--100 | 5.5--37 |
LFB-150 | 8--20 | 20--28 | 30--100 | 7.5--75 |
LFB-200 | 18--35 | 32--40 | 30--100 | 18--132 |
LFB-250 | 30--55 | 55--70 | 30--100 | 22--185 |
LFB-300 | 50--90 | 80--100 | 30--100 | 30--280 |
LFB-400 | 90--150 | 92--150 | 30--100 | 45--350 |
